Thiết bị IRD DCH-4100PM
-
Bộ xử lý và IRD 4:2:0 H.264 HD chuyên nghiệp
*Ngõ vào :ASI , TS/IP , DVB-S/S2, DVB-C/T/T2
*Ngõ ra :ASI, CVBS, YPbPr, HDMI, SD/ HD-SDI, AES /EBU Audio, TS / IP

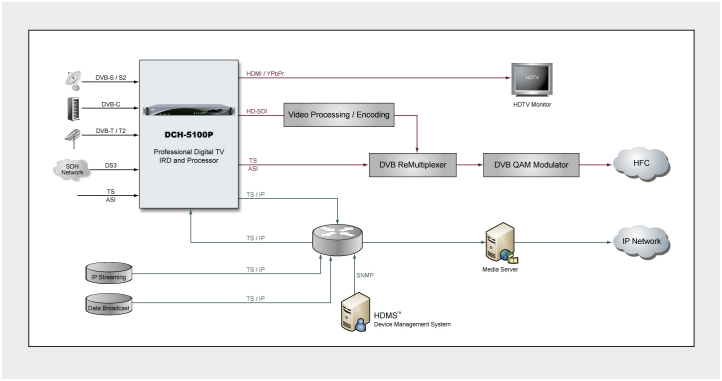

DCH - 5100P IRD và Bộ xử lý cung cấp người điều hành giải pháp lý tưởng để nhận, remultiple×ing, descrambling và giải mã hoạt động. Được trang bị với một loạt các yếu tố đầu vào để đảm bảo khả năng tương thích với tất cả các phương tiện truyền thông truyền tải.
DCH-5100P IRD remultiple × ing có khả năng cho phép tạo ra các luồng vận chuyển mới là tập hợp con của luồng ban đầu.
Theo yêu cầu riêng dịch vụ đầu ra có thể là nhiều SPTS hoặc MPTS qua IP, cũng như trên ASI. DVB giao diện kép phổ biến,DCH-5100P có thể giải mã nhiều dịch vụ trong một luồng giao thônghoặc hai.
DCH-5000P mang lại nhiều lợi ích đáng kể và độ linh động tối đa đến các chuyên gia người mà luôn mong muốn chuyển đổi các hoạt động của chúng từ MPEG-2 SD sang MPEG-4 AVC/H.264 trong cả hai chuẩn Định nghĩa và định dạng độ nét cao, và cung cấp nhiều tiêu chuẩn công nghiệp kỹ thuật số và tương tự đầu ra, bao gồm cả CVBS video, AES / EBU âm thanh, âm thanh analog, SD-SDI và HD-SDI .
Đơn vị cũng thực hiện HD xuống chuyển đổi và thích ứng với biến tỉ lệ các chương trình HD để tạo rachất lượng video chuyên nghiệp baseband analog và đầu ra âmthanh tích hợp dễ dàng với cơ sở hạ tầng cáp mạng . Kiến trúc phối hợp tất cả trong một này làm DCH - 5100P sản phẩm lý tưởng cho phân phối và đóng góp mạng.
* Chuyển mã TS sang TS: MPEG-2 HD sang H.264 HD/SD, hoặc MPEG-2
SD sang H.264 SD
*Nhiều đầu vào DVB-T2/S2/S/C/T/T2, TS / IP, ASI và DS3/E3 (tùy chọn)
* Hỗ trợ DVB-S2 nhận dạng đầu vào Stream (ISI, tùy chọn) và DVB- T SFN MIP truyền qua
* Sao lưu dự phòng giữa Tuner, ASI và TS / IP ưu tiên cấu hình
* Mã hóa âm thanh MPEG-1 lớp 1 và lớp 2
* Các tùy chọn ngõ ra ASI, CVBS, YPbPr, HDMI, SD/ HD-SDI, AES /EBU Audio, TS / IP
* PMT động phát hiện và tự động cập nhật
* Teletext VBI, phụ đề EBU và phụ đề DVB
* UDP / RTP, Unicast / Multicast, và các SPTS / MPTS qua IP (full duple×, tùy chọn)
*Điều khiển từ xa và giám sát bởi SNMP, HTTP WEB và phần mềmđộc quyền HDMS
* PCM âm thanh nhúng trong SDI và đầu ra HDMI
* PCM âm thanh đầu ra AES / EBU cổng đầu ra âm thanh
* Cập nhật phần mềm trên web thông qua IP
*RSSI, giám sát Eb / No & BER
Tuner Input
DVB-S/S2 Tuner Input
Connector Type 1 x F type female 75Ω for Input, 1 x F type female 75Ω for loop through output
Input Frequency Range 950～2150MHz
Input Level -25～-65dBm
Symbol rate 5～45MBaud/s for QPSK
10～31MBaud/s for 8PSK
Rolling off factor DVB-S QPSK: 0.35
DVB-S2 8PSK: 0.35, 0.25, 0.2
Punctured rates DVB-S QPSK：1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10
DVB-S2 8PSK：3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB Polarization 0, 13V, 18V selectable
LNB Band switching Tone 0/22KHz selectable
DiSEqC DiSEqC 1.0
DVB-C Tuner Input
Connector Type 1 x F type female 75Ω for Input, 1 x F type female 75Ω for loop through output
Input frequency 48~860MHz
Input level 45~ 75dBuV
Symbol rate 1～7MBaud（ITU J.83 Annex A）
Constellation 16/32/64/128/256QAM
Bandwidth 6MHz/7MHz/8MHz
Input return loss 7dB (typ.)
DVB-T/T2 Tuner Input
Connector Type 1 x F type female 75Ω for Input, 1 x F type female 75Ω for loop through output
Input frequency 104~862MHz (VHF/UHF)
Input level -20 ~ -70dBm (Quasi Error Free, QEF)
Constellation DVB-T: QPSK/16-QAM/64-QAM
DVB-T2: QPSK, 16QAM, 64QAM, 256QAM
Bandwidth 6MHz/7MHz/8MHz
FFT mode DVB-T: 2K/8K
DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K
Guard interval DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
FEC code rate DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Input return loss 7dB (typ.)
ASI Input
Connector Type 2 × BNC, 75Ω
Standard DVB-ASI, EN50083-9
TS Processing Re-multiplexing of 2 ASI Inputs
DS3 Input (Option)
Connector Type 2 × BNC Female, 75Ω, including loop through
Standard Compliant with ITU-T G.703
Frame Structure Compliant with ITU-T G.752 and ITU-T G.804
Bit Rate 44.736Mb/s
TS over IP
Connector Type 1 × RJ45, 10/100M or 100/1000M for TS/IP
Useful bit rate 70Mb/s for 10/100M/1000M
Protocol UDP / RTP, Multicast / Unicast, IGMPv2, ARP
TS Processing
TS Input Management Remux and demux between Tuner / DS3 (optional) / E3 (optional), ASI and TS/IP Inputs
TS Output Management Remux and demux for 2 independent ASI outputs
Service and PID management Remux, filtering and remapping
PSI/SI PSI/SI table regeneration, NIT and SDT edition, LCN Edition and Re-generation
Descrambler DVB Common Scrambling Algorithm (CSA)
BISS Mode BISS-1, BISS-E
Common Interface Double PCMCIA slots, compatible with major CA CAMs in the market
ASI Output
Connector Type 2 x BNC Female, 75Ω
Standard DVB-ASI, EN50083-9
TS Processing 2 Independent TS Re-multiplexing from tuner, TS/IP and 2 ASI inputs
HDMI Output
Standard HDMI 1x HDMI 1.3 interface (partial)
Video Resolution 1080i x 30, 1080i x 29.97, 1080i x 25, 720p x 60, 720p x 59.94,720p x 50, 480p x 60, 576p x 50, 576i x 25, 480i x 29.97
Audio Embedded AC3 Loop Through
Digital Video Processing
Video Standard MPEG-2(MP@ ML for SD, MP@HL forHD)
MPEG 4/H.264 AVC Part 10 (MP@L3 for SD, HP@L4.1 for HD)
SDI Video Resolution 1080i x 30, 1080i x 29.97, 1080i x 25, 720p x 60
720p x 59.94, 720p x 50, 576i x 25, 480i x 29.97
Video Bit Rate < 80Mb/s
SD-SDI Output
Connector Type 2 x SD-SDI outputs in mirror, BNC Female, 75Ω
Serial Interface SMPTE 259M, 270 Mb/s (10bit)
Level 800mV p-p
HD-SDI Output
Connector Type 2 HD-SDI outputs in mirror, BNC Female, 75Ω
Serial Interface SMPTE 292M, 1.485 Gbit/s (10bit)
Level 800mV p-p
Digital Audio Processing
Connector Type DB-9 adapter to XLR Male Socket
Number of Outputs 2x digital audio* are decoded, 2x digital audio loop through
Sampling Rate 32, 44.1 and 48KHz
Audio Bit Rate 32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416 and 448 kb/s for MPEG-1 Layer I
32, 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256, 320 and 384 kb/s for MPEG-1 Layer II
Output Level 1Vpp
Output Format AES/EBU
Load Impedance 110Ω (with cable adaptors)
Analog Video Output
YPbPr Connector 1 set of RCA, 75Ω
CVBS Connector 1 × BNC 75Ω, 1 x RCA 75Ω
Video Standard NTSC, PAL, and SECAM
YPbPr Resolution 1080i x 30, 1080i x 29.97, 1080i x 25, 720p x 60, 720p x 59.94,
720p x 50, 480p x 60, 576p x 50, 576i x 25, 480i x 29.97
Signal Level I.0 Vp-p±5%
Frequency Response < ±I dB at 5.5 MHz
Chroma-Luma Delay <±30 ns
Field Time Distortion <2%
Line Time Distortion < 1%
Short Time distortion <2%
Differential Gain <4%
Differential Phase <2°
Signal to Noise Ratio >55 dB (luminance weighted)
Analog Audio Output
Connector type XLR Male Socket or with XLR Adapter
Output Impedance 600Ω (balanced)
Output mode Left, Right, Dual Mono, Stereo
Number of Outputs 2 pairs of stereo audio outputs (2 Audio PIDs are decoded).
Baseband Data Output
Subtitle DVB/EBU
VBI Teletext, WSS, VFD, VPS
Closed Caption EIA 608, EIA 708, EIA 608-to-708
Redundancy
Redundancy Port between Tuner, 2 x ASI inputs and TS/IP
Switching Condition TS Sync Loss
Switching Mode Main, Spare
Control & Monitoring
Connector Type 1×RJ45, 10/100M, for equipment IP Control
Remote Control SNMP, HTTP Web, Proprietary HDMS Network System Management Software
Local Control LCD display and 6-key keypad
Serial Port 1×RS-232 9-pin D-sub, for debug use only
Equipment Upgrade FTP loader
Physical
Dimension 44mm×483mm×255mm
Weight 3.4Kg Net, 5.4Kg Gross
Power Supply AC 90V～260V, 50/60Hz
Power Consumption 24W
Operating temperature 0～+45℃
Storage temperature -10~+50℃
Operating Humidity 20~90%, non-condensing
