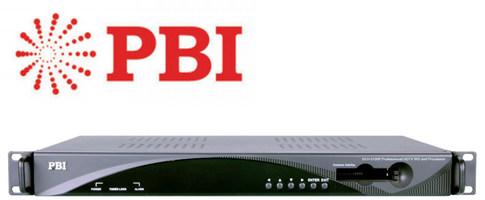

PBI: DCH-5100P: IRD VÀ XỬ LÝ CHUYÊN NGHIỆP

DCH-5100P là đầu thu IRD cung cấp một giải pháp lý tưởng cho các nhà khai thác

- DCH-5100P là đầu thu IRD cung cấp một giải pháp lý tưởng cho các nhà khai thác : tiếp nhận,tái ghép kênh ,giải mã ,giải xáo trộn (descrambling) .Được trang bị với hàng loạt các loại ngõ vào để đảm bảo tương thích với tất cả các phương tiện truyền tải của các nhà khai thác dịch vụ.

- DCH-5000P với chức năng tái ghép kênh có thể tạo ra các luồng mới từ các luồng ban đầu .Ngõ ra tùy biến các dịch vụ SPTS / MPTS over IP ,cũng như trên ASI.
- Bộ giao diện DVB CI có thể tương thích với nhiều loại CAM giải mã trên thị trường.
- DCH 5000P là bộ thu giải mã chuyên nghiệp với chất lượng MPEC-2 và MPEG-4 AVC/H.264 .

• Nhiều đầu vào DVB-T2/S2/S/C/T/T2, TS / IP, ASI và DS3/E3 (tùy chọn)
• Hỗ trợ DVB-S2 nhận dạng dòng đầu vào (ISI, tùy chọn) và DVB-T SFN MIP
• Ngõ vào sao lưu dự phòng giữa Tuner, ASI và TS / IP tùy chọn cấu hình
• SD / HD MPEG-2 và MPEG-4 AVC/H.264 giải mã video kỹ thuật số
• Nhiều đầu ra Analog và kỹ thuật số, ASI, CVBS, YPbPr, HDMI, SD / HD-SDI, AES / EBU Audio, TS / IP
• Tích hợp trong tái ghép các dòng TS 2 × ASI, Tuner và TS / IP đầu vào.
• 2 × DVB-CI Slots, giải mã nhiều chương trình , BISS-1 và giải mã BISS-E
• Năng động, PMT phát hiện và tự động cập nhật
• Hỗ trợ VBI TELETE × T, EBU / DVB Subtitle, Closed Caption
• UDP / RTP, Unicast / Multicast, và SPTS / MPTS over IP (full đôi ×, tùy chọn)
• Điều khiển từ xa và giám sát bởi SNMP, WEB HTTP và phần mềm độc quyền HDMS.
• PCM âm thanh nhúng trong SDI và HDMI
• PCM âm thanh đầu ra trên hai AES / EBU audio đầu ra cổng
• Cập nhật phần mềm thông qua IP (web )
• RSSI, nhận được Eb / No & BER theo dõi

Ngõ vào DVB-S/S2

Loại kết nối	1×F type female 75Ω for Input, 1×F type female 75Ω for loop through output
Dải tần số ngõ vào	950 ~ 2150MHz
Mức ngõ vào	-25 ~ -65dBm
Tốc độ Symbol	2 ~ 45MBaud
Hệ số Rolling Off	DVB-S QPSK: 0.35 DVB-S2 8PSK: 0.35, 0.25, 0.2
Tỉ số mã hóa FEC	DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB Polarization	0, 13V, 18V(lựa chọn)
Băng tần chuyển mạch LNB	0/22KHz (lựa chọn)
DiSEqC	DiSEqC 1.0
ISI ID	1 ~ 255 user configurable

Ngõ vào DVB-C

Loại kết nối	1×F type female 75Ω for Input, 1×F type female 75Ω for loop through output
Dải tần số ngõ vào	48~862MHz
Mức ngõ vào	45 ~ 75dBuV
Tốc độ Symbol	1 ~ 7MS/s (ITU J.83 Annex A)
Constellation	16/32/64/128/256QAM
Suy hao đầu vào	7dB (typ.)
Băng tần	6/7/8MHz

Ngõ vào DVB-T/T2

Loại kết nối	1×F type female 75Ω for Input, 1×F type female 75Ω for loop through output
Dải tần số ngõ vào	104 ~ 862MHz (VHF/UHF)
Mức ngõ vào	-20 ~ -70dBm
Băng thông nguồn	6/7/8 MHz
Constellation	DVB-T: QPSK/16-QAM/64-QAM DVB-T2: QPSK, 16QAM, 64QAM, 256QAM
Chế độ FTT	DVB-T: 2K/8K DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K
Tỉ số mã hóa FEC	DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Khoảng bảo vệ	DVB-T: 1/4, 1/8, 1/16, 1/32 DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
Suy hao đầu vào	7dB (typ.)

Ngõ vào ASI

Loại kết nối	2×BNC Female, 75Ω
Chuẩn	DVB-ASI, EN50083-9
Tốc độ đầu vào (Bit)	≤ 100Mb/s
Độ dài gói tin	188 or 204 Bytes

Ngõ vào DS3

Loại kết nối	2×BNC Female, 75Ω
Chuẩn	Compliant with ITU-T G.703
Tốc độ đầu vào (Bit)	44.736Mb/s
Frame Structure	Compliant with ITU-T G.752 and ITU-T G.804

TS over IP

Loại kết nối	1×RJ-45, 10/100 Base-T or 100/1000 Base-T for TS/IP
Tốc độ sử dụng	70Mb/s for 10/100 Base-T, 800Mb/s for 1000 Base-T
Giao thức	UDP / RTP, Multicast / Unicast, IGMPv2, ARP

TS Processing

TS quản lý đầu vào	Remux và demux giữa ngõ vào Tuner, ASI và TS/IP
TS quản lý đầu ra	Remux và demux cho 2 ngõ ra mirror ASI
Quản lý và dịch vụ PID	Remux, fltering and remapping
PSI/SI	PSI/SI table regeneration, NIT and SDT edition, LCN Edition and Re-generation
Descrambler	DVB sử dụng thuật toán xáo trộn chung CSA
Common Interface (cổng cắm thẻ)	Tương thích với các loại thẻ giải mã PCMCIA trên thị trường.
BISS Mode	BISS-1, BISS-E

Ngõ ra ASI

Loại kết nối	2×BNC Female, 75Ω (one connector is shared with SDI output)
Chuẩn	DVB-ASI, EN50083-9
TS Processing	2 Independent TS Re-multiplexing from tuner, TS/IP and 2 ASI inputs

Ngõ ra HDMI

Tỉ lệ nén và tốc độ frame	1080i×30, 1080i×29.97, 1080×25,720p×60, 720p×59.94, 720p×50, 480p×60, 576p×50, 576i×25, 480i×29.97
Chuẩn	1×HDMI 1.3 interface (up to 1080i)
Audio Embedded	2×stereos or compressed data pass through

Xử lý Video kỹ thuât số(Digital Video Processing)

Chuẩn Video	MPEG-2(MP@ ML for SD, MP@HL for HD) MPEG 4/H.264 AVC Part 10 (MP@L3 for SD, HP@L4.1 for HD)
Độ phân giải VideoSDI	1080i×30, 1080i×29.97, 1080i×25, 720p×60 720p×59.94, 720p×50, 576i×25, 480i×29.97
Video Bit Rate	< 80Mb/s

Ngõ ra HD/SD -SDI

Kiểu kết nối	1 pair of BNCs (mirrored) , female, 75Ω
Chuẩn SD	SMPTE 259M, 270 Mb/s (10bit)
Chuẩn HD	SMPTE 292M, 1.485 Gbit/s (10bit)
Level	800mV p-p

Xử lý âm thanh số (Digital Audio Processing)

Kết nối	2×D-sub 9 male with ×LR adaptor cables
Number of Output	2×audio are decoded or passed through
Audio Sampling Rate	32, 44.1 and 48 KHz
Audio Bit Rate	32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416 and 448 kb/s for MPEG-1 Layer I 32, 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256, 320 and 384 kb/s for MPEG-1 Layer II

Ngõ ra Analog Video

YPbPr Connector	1×2.5mm phone jack, 75Ω (with phone jack to RCA adaptor,)
CVBS Connector	1×2.5mm phone jack, 75Ω (with phone jack to RCA adaptor,)
Chuẩn Video	NTSC, PAL, and SECAM
Độ phân giải YPbPr	1080i×30, 1080i×29.97, 1080i×25, 720p×60, 720p×59.94, 720p×50, 480p×60, 576p×50, 576i×25, 480i × 29.97
Mức tín hiệu	I.0 Vp-p±5%
Tần số đáp ứng	< ±I dB at 5.5 MHz
Chroma-Luma Delay	<±30 ns
Field Time Distortion	<2%
Line Time Distortion	<1%
Short Time distortion	<2%
Differential Gain	<4%
Differential Phase	<2°
Signal to Noise Ratio	>55 dB (luminance weighted)

Ngõ ra Analog Audio

Loại kết nối	1×2.5mm phone jack, 75Ω (with phone jack to RCA adaptor,)
Định dạng cổng ra	Left, Right, Dual Mono, Stereo

Ngõ ra dữ liệu gốc

Phụ đề	DVB/EBU
VBI	Teletext, WSS, VFD, VPS
Closed Caption	EIA 608, EIA 708, EIA 608-to-708

Redundancy

Redundancy Port	between Tuner, ASI inputs and TS/IP
Switching Condition	TS Sync Loss
Switching Mode	Main, Spare

Quản Lý và giám sát (Control & Monitoring)

Loại kết nối	1× RJ45, 10/100M, for equipment IP Control
Quản lý từ xa	SNMP, HTTP Web, HDMS
Quản lý nội bộ	Handheld Programmer Unit
Software Upgrade	FTP loader
