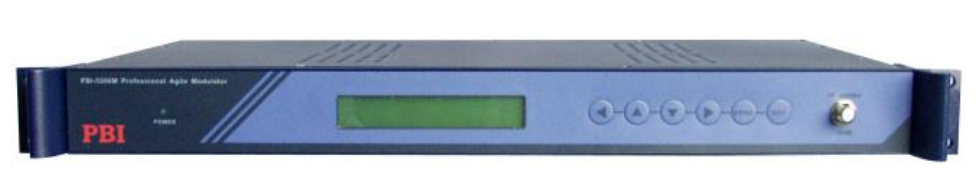

PBI-6000M Bộ điều chế kênh Analog (Agile) thay đổi
-
*Ngõ vào A/V:
*Ngõ ra RF :
* Dải tần số đầu ra :48MHz ~ 860MHz
* Mức đầu ra :120dBμV
Giới thiệu
PBI-6000M Bộ điều chế kênh Analog (Agile) thay đổi được xử dụng cho các tín hiệu truyền hình tần số dao động từ 48 ~ 860 MHz, và mức ngõ ra RF lên đến 120dBμV (MAX).
- Được xây dựng với vi xử lý, 106 kênh có thể được lập trình và tất cả các hoạt động có thể được thực hiện trên mặt điều khiển phía trước.
| Dải tần số đầu ra | 48MHz ~ 860MHz |
| Ngõ ra kênh Agile (thay đổi) | (PAL D / K hoặc PAL B / G) |
| Mức đầu ra | 120dBμV |
| Spurious Harmonics | ≥ 60dB |
| RF Output Return Loss | ≥ 12dB （UHF）; ≥ 10dB （VHF） |
| Carrier Frequency Fine Tune | 250kHz step |
| Phạm vi điều chỉnh Mức đầu ra RF | 0 ~-20dB |
| V/A Carrier Power Ratio | 10~20dB |
| Trở kháng đầu ra /vào | 75Ω |
| Mức ngõ ra/vào | 93dBμV |
| Differential Gain | ≤ 3% |
| Differential Phase | ≤ 3 ° |
| Video Modulation Depth | 87.5%(Video input level 1Vp-p±3 dB) |
| Video Flatness | ≤ 2dB |
| Kiểu kết nối | 75Ω |
| Video S/N Ratio | ≥ 49dB |
| Audio | |
| Điều chế khoảng độ lệch âm thanh | ± 50KHz @ mức đầu vào Audio là 0dBu |
| Không gian giữa V/A tần số nhà cung cấp | 6500KHz±1KHz (PAL D/K) 5500KHz±1KHz (PAL B/G) |
| Độ méo audio | ≤ 1% |
| Tần số phản hồi âm thanh | ±1dB (40Hz~15KHz，refer to 1KHz tone) |
| Audio S/N Ratio | ≥ 60dB |
| Audio Pre-emphasis | 50µs |
| Audio Input Impedance | 75Ω |
| Vật lý | |
| Nguồn cung cấp | AC 100-250V, 50/60Hz, 20W |
| Nhiệt độ hoạt động | 5 ~ 40 ° C |
| Độ ẩm tương đối | ≤ 85% |
| Áp suất khí quyển | 86Kpa ~ 106KPa |
| Kích thước | 483mmX280mmX45mm |
| Trọng lượng | 2,8 kg |
