Hướng Dẫn Lắp Đặt LG Dual-view Flat OLED Signage 55EH5C
Lắp đặt màn hình 2 mặt
LG Dual-view Flat OLED Signage
- Mở hộp sản phẩm
- Lần lượt mở từng phần củ hộp đựng màn hình, kiểm tra tất cả phụ kiện bên trong, bao gồm:

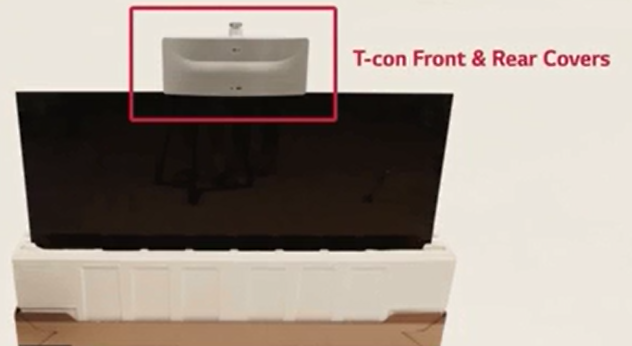

- Màn hình và phần đế T-con trước và sau
- Signage box và phụ kiện box (gồm khung cố định và nắp bảo vệ đóng dây)
- Dây kết nối (1 dây nguồn AC, 1 dây 16/22-pin 3m, 1 dây 16/22-pin 1m, 1 dây HDMI 3m, 1 dây HDMI 1m, 1 dây IR to RS232), các phụ kiện khác (2 ống cáp, 2 vòng giữ cáp, 5 bộ ốc vặn, remote và sách hướng dẫn)
- Ngoài ra cần chuẩn bị bộ khung để lắp màn hình, trong bài viết này sẽ chỉ đề cập tới việc gắn màn hình lên bộ khung treo tường (wall-mounted). Từ trái sang phải gồm có:
- Tấm treo tường (wall-mount)
- 2 tấm ốp treo tường (wall mount cracket)
- 2 tấm ốp đậy (wall mount cover)
- Phụ kiện: ốc gắn tường, ốc vặn
- Lắp đặt màn hình lên khung
- Tháo 2 tấm ốp trên màn hình

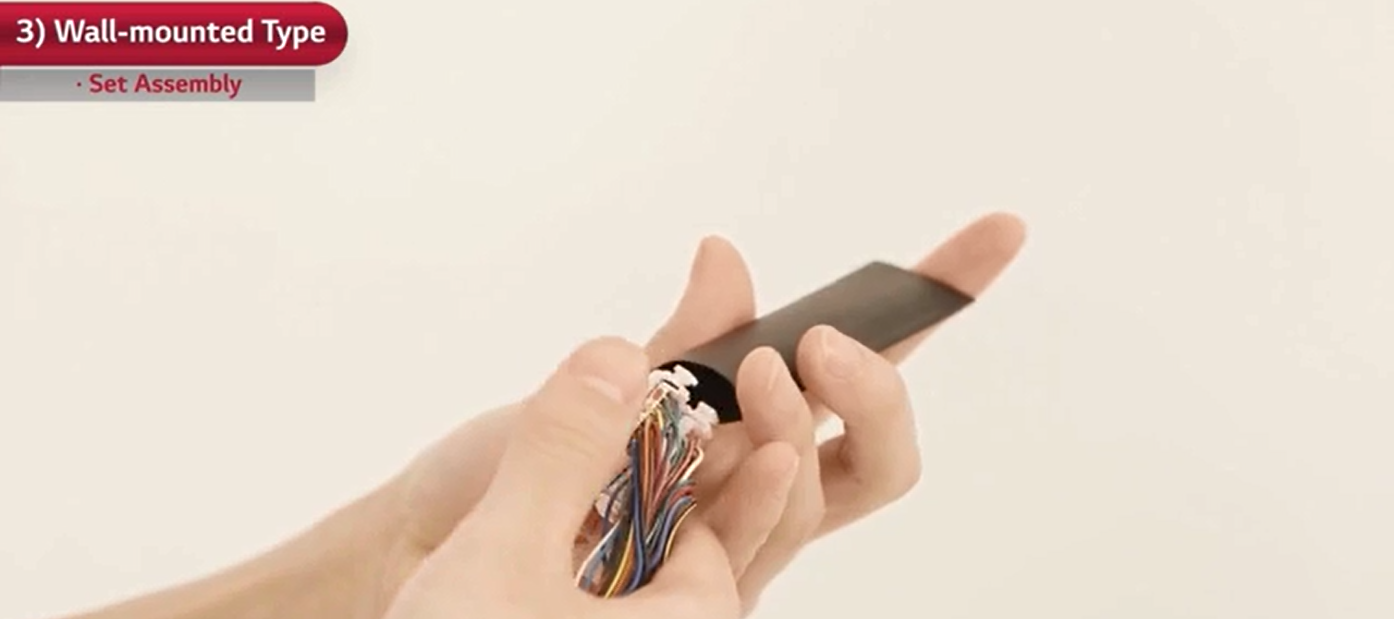

- Bẻ cong dây 16/22 pin một góc 90 độ và nhét vào ống đi dây
- Lưu ý: đối với phần màn hình phía trước (front display) thì dây tín hiệu đi kèm HDMI sẽ có nhãn Front đính kèm, dây tín hiệu 16/22 pin sẽ có đánh dấu chấm tròn màu đỏ
- Lần lượt luồng dây HDMI và 16/22 pin của mặt trước (front) vào đầu tiên. Mặt trước là mặt có mắt thu hồng ngoại IR
- Tháo ống cáp của dây 16/22 pin, cố định dây bằng bộ phận vòng giữ cáp, siết chặt bằng ốc vít
- Kết nối các day tín hiệu vào đúng vị trí trên T-con
- Thực hiện tương tự với mặt sau (rear)
- Sau khi hoàn thành kết nối dây, cho gắn nắp đậy mặt trước (T-con front cover) và cố định 4 góc bằng ốc vặn
- Thực hiện gắn nắp đậy cho mặt sau tương tự
- Cố định 2 tấm ốp treo tường vào nắp đậy bằng ốc vít
- Cố định khung gắn tường (wall mount)
- Cố định tấm ốp treo tường lên khung treo tường, cố định bằng vít
- Cuối cùng gắn 2 tấm nắp đậy khung treo để hoàn thiện
- Kết nối màn hình với Signage Box
- Đầu tiên kết nối dây 16/22 pin và HDMI có đánh dấu vào phần trên (front) của box.
- Tiếp theo kết nối các dây còn lại vào phần dưới (rear) của box

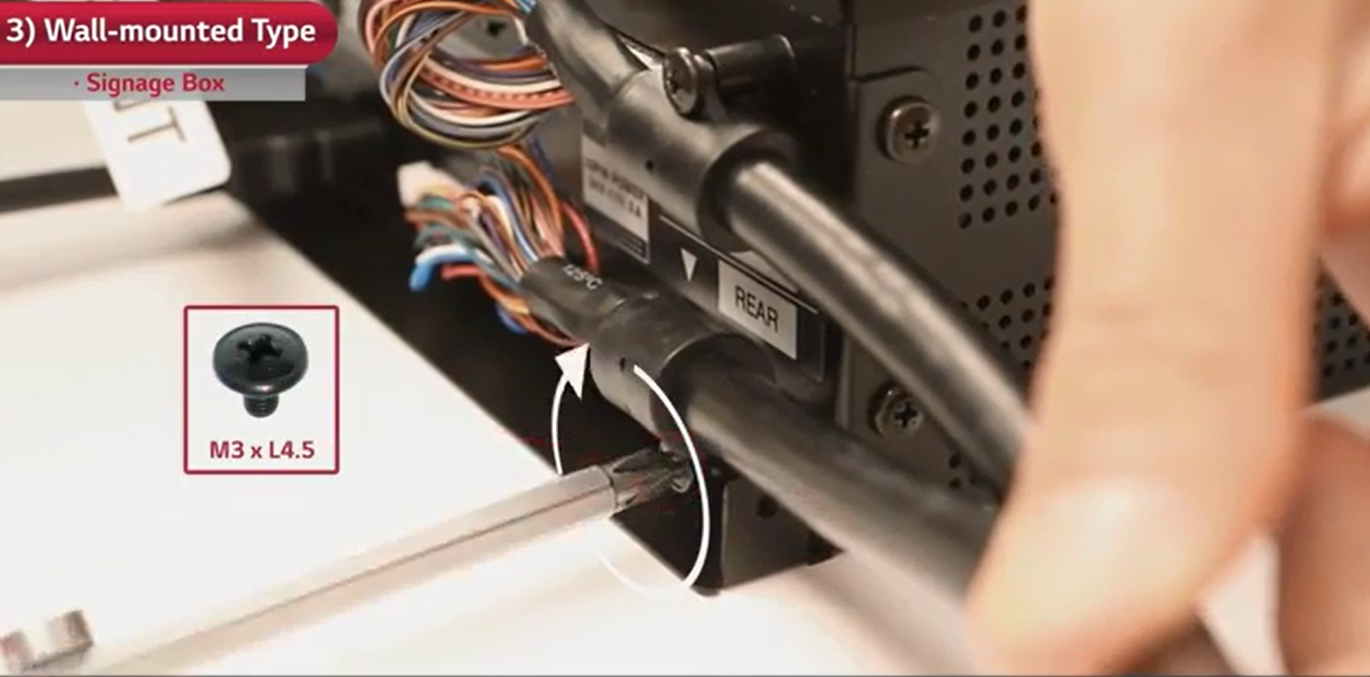

- Cố định các dây 16/22 pin bằng vòng cố định dây.

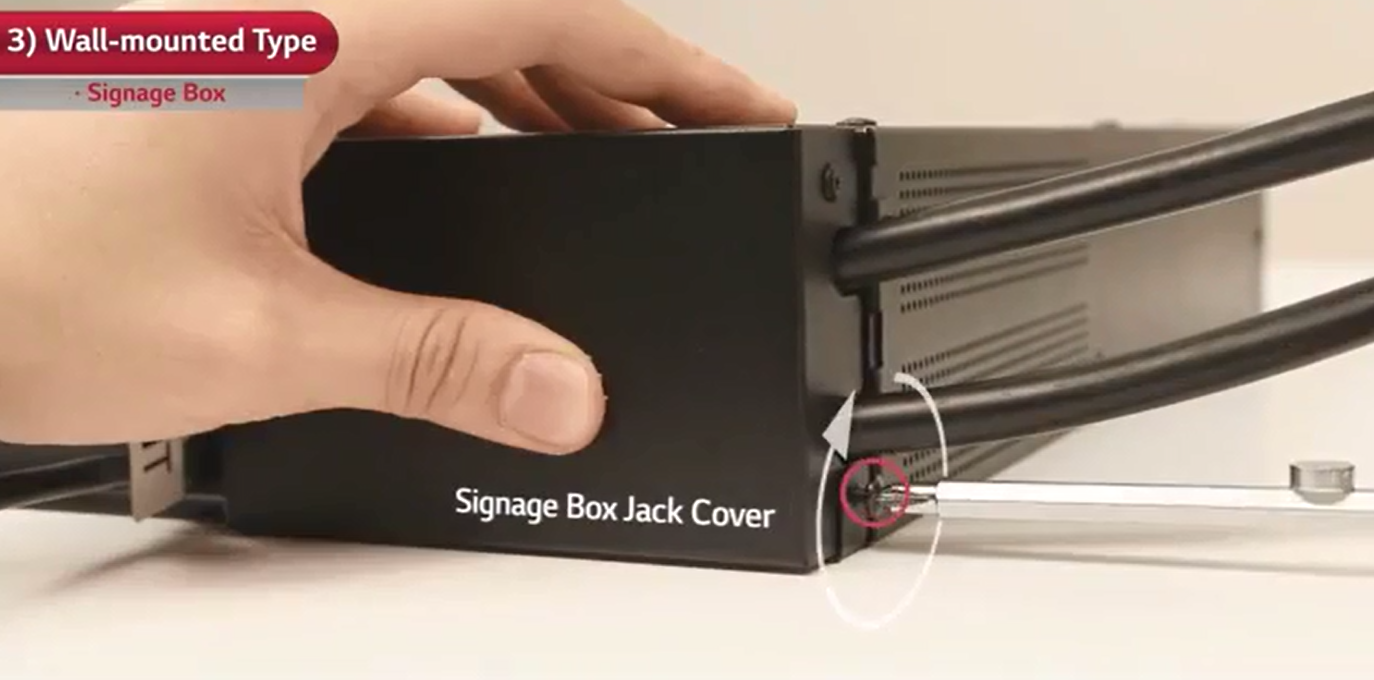

- Gắn ốp bảo vệ dây và cố định bằng cố vít
- Kết nối nguồn và gắn box vào vị trí mong muốn để hoàn thành.
