Uninterruptible power supply (UPS)

Uninterruptible power supply (UPS)

Là hệ thống nguồn cung cấp liên tục hay đơn giản hơn là bộ lưu trữ điện dự phòng nhằm làm tăng độ tin cậy cung cấp điện cho hệ thống

1. Offline

• Với công nghệ offline: ở trạng thái bình thường tải được cung cấp trực tiếp từ lưới điện, bình accu hay bộ Inverter hoạt động ở chế độ chờ, khi nguồn vào vượt khỏi tầm điều chỉnh của UPS, UPS lúc đó chuyển sang chế độ backup sử dụng năng lượng bình accu. Vì bình accu và bộ Inverter hoạt động ở chế độ chờ nên công nghệ này được gọi là offline hay standby.
• Dòng Offline: đáp ứng yêu cầu cơ bản, tối thiểu về điện, thường có công suất (CS) nhỏ, có thời gian chuyển mạch giữa các chế độ là từ 2-10ms, sóng điện ra ở chế độ backup là sóng bước (step wave). Thường chưa có chức năng AVR (VD điện lưới đầu vào là 180V thì cũng cho điện ra 180V); chưa có cổng kết nối với máy tính (dùng phần mềm để quản lý,…). Và thường dùng cho máy tính cá nhân (PC). Hiện nay mức CS min là 500VA, max khoảng 3000VA. Hệ số CS thường là 0,6. VD: 1000VAx0,6 = 600w
• Đặc điểm: Đây là giải pháp bảo vệ nguồn với chi phí đầu tư thấp, cho phép bảo vệ ba sự cố cơ bản nhất của nguồn điện (mất nguồn hoàn toàn, quá áp tức thời, giảm áp tức ). Khi có 3 sự cố nguồn trên, UPS sẽ chuyển sang chế độ backup sử dụng năng lượng bình accu cho tới khi nguồn nằm trong tầm điều chỉnh của UPS.

Hạn chế : khi sự cố nguồn nằm ngoài 3 sự cố mất nguồn, quá áp tức thời, giảm áp tức thời,UPS sẽ chuyển sang chế độ backup sử dụng năng lượng từ bình accu và có thể hoạt động hết bình accu sau đó tắt UPS thậm chí nguồn điện lưới vẫn còn.

Ứng dụng : các máy tính để bàn, máy in, fax trong nhà hoặc văn phòng.

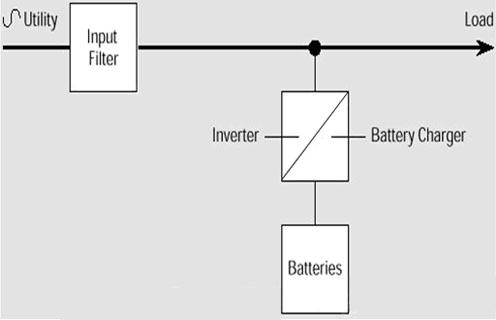

Bộ lưu trữ nguồn Công nghệ OFFLINE

2. Online (Online Double Conversion UPS)

• Là dòng cao cấp: thường có công suất (CS) từ 1KVA trở lên. Không có thời gian chuyển mạch (=0) giữa các chế độ, sóng ra luôn luôn là hình Sine (sine wave) chuẩn (kể cả chế độ backup) và mức điện áp là 220V. Thường có kết nối máy tính, có chống sét lan truyền, thường dùng cho thiết bị cao cấp. Nếu cần thời gian lưu điện dài thì có thể dùng loại accu ngoài (dòng Offline không có khả năng này). Hệ số CS thường là 0.7, có cổng kết nối máy tính, quản lý bằng phần mềm….
• Hoạt động theo nguyên tắc chuyển đổi kép: từ AC sang DC sau đó chuyển ngược DC sang AC. Do đó nguồn điện cung cấp cho tải hoàn toàn do UPS tạo ra đảm bảo ổn định cả về điện áp và tần số. Nếu tải lớn quá, accu không nuôi nổi thì nó cũng tự động chuyển sang chế độ “by pass” tức là dùng điện lưới. Ðiều này làm cho các thiết bị được cung cấp điện bởi UPS hầu như cách ly hoàn toàn với sự thay đổi của lưới điện. Vì vậy, nguồn do UPS online tạo ra là nguồn điện sạch (lọc hầu hết các sự cố trên lưới điện), chống nhiễu hoàn toàn. Ðiện áp ra hoàn toàn hình SIN.

Ứng dụng: các ứng dụng điều khiển công nghiệp, xử lý quá trình, các phương tiện vận tải, an ninh, viễn thông, trung tâm dữ liệu như Server, máy xét nghiệm, ATM, hệ thống điều khiển,…

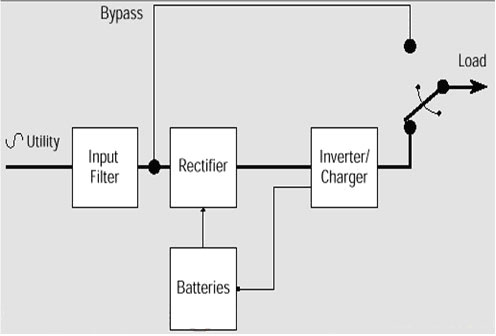

Bộ lưu trữ nguồn UPS True Online

3. Công nghệ line-interactive

• Trung gian giữa 2 loại trên, có chức năng ổn áp (AVR) và kết nối máy tính,….
• Hoạt động dựa vào sự thay đổi của lưới điện, mỗi sự biến động của lưới điện, UPS đều tác động tăng hoặc giảm áp để cho điện áp cung cấp cho tải là hầu như không thay đổi (tác động tương hỗ làm việc như bộ ổn áp tự động có sự tham gia điều chỉnh bởi nguồn DC của accu). Khi mất điện, UPS sẽ cấp điện từ accu (invertor) điều khiển theo độ rộng xung (PWM), thời gian quá độ của bộ invector rất nhỏ, do đó không ảnh hưởng tới các thiết bị nhạy cảm điện. Dạng điện áp ra của UPS loại này là hoàn toàn SIN.

Khi kết hợp với các bộ lọc, UPS loại này là bộ nguồn lý tưởng cho các thiết bị máy tính, thông tin, điều khiển.

Bộ lưu trữ nguồn UPS Line-Interactive

4. Thương hiệu:

• SANTAK
• APC
• PROLINK
• RIELLO
