Cách định địa chỉ cho thiết bị điện trong giao tiếp KNX/EIB.

Cách định địa chỉ vật lý cho thiết bị điện giao tiếp với nhau qua chuẩn KNX :

Địa chỉ vật lý hiển thị vị trí vật lý mà thiết bị đặt vào vị trí, được gán 1 địa chỉ ID vật lý duy nhất cho mỗi thiết bị  bằng phần mềm lập trình ETS theo vị trí cài đặt vật lý.

Thiết bị đưuọc định địa chỉ số  như sau : A( area).B(line).C(device)

( trong đó A là  khu vực mà tổng số lượng thiết bị tối đa có thể giao tiếp trong KNX , B là line : nhánh hoặc tuyến – chỉ rõ số lượng tối đa giao tiếp trong nhiều nhánh trong cùng 1 khu vực ,C là số lương tối đa có thể giao tiếp trong 1 nhánh).



-Như sơ đồ hình trên, ta thấy trong cấu trúc KNX/EIB được tạo bởi 15 khu vực ( được đánh số từ 1.0.0 tới 15.0.0 ) , được liên kết với nhau bằng một đường xương sống ( backbone line).

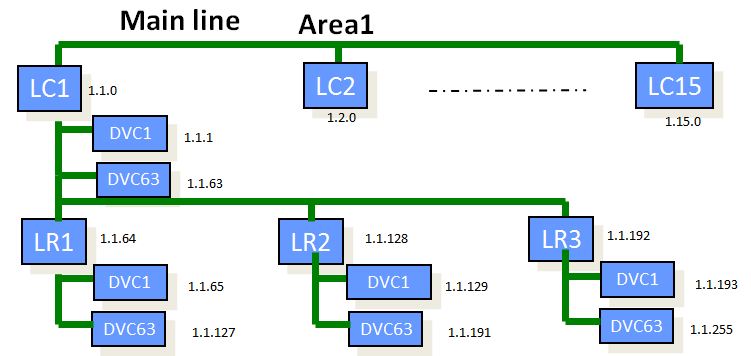

-Tiếp theo trong mỗi khu vực có 15 nhánh(tuyến ) ghép lại với nhau thành với nhau tạo thành mainline ( tuyến chính ), 15 nhánh đó trong mạng KNX được đánh số từ 1.1.0 tới 1.15.0.

-Cuối cùng trong mỗi 1 nhánh(tuyến), số lượng thiết bị có thể được gắn vào 64 thiết bị ( có thể mở rộng tối đa lên 255 thiết bị thông qua bộ lặp ( repeater )) được đánh số địa chỉ từ 1.1.1 tới 1.1.255

Như vậy trong môi trường giao tiếp lên tới hơn 65000 ngàn thiết bị, nhờ vào địa chỉ ID đã được đinh trước như vậy, các thiết bị có thể gởi gói tin tín hiệu cho nhau không bị nhầm lẫn và có thứ tự rõ ràng trong cùng 1 thời gian .

Các thiết bị nhận tín hiệu (công tắc, các thiết bị cảm biến ánh sáng, nhiệt độ, âm thanh, chuyển động, báo cháy – sensor, công tắc – switch, cổng kết nối với điện thoại, máy tính, màn hình điều khiển – Touch panel hoặc LCD, điều khiển từ xa – remote control….) nhận lệnh và chuyển tín hiệu điều khiển đến các cơ cấu chấp hành (switch loader, dimmer…) để đóng mở đèn, quạt, điều hòa nhiệt độ, bình nóng lạnh, rèm cửa và các thiết bị điện khác theo ý muốn, ngoài ra, các thiết bị này còn có thể tự động hoạt động mang lại hiệu quả tối ưu thông qua các bộ điều khiển (timer, sence…). Khi ấy, người sử dụng có thể giám sát và điều khiển một cách dễ dàng tất cả các thiết bị trong căn hộ bằng nhiều cách: công tắc điều khiển tại chỗ, điều khiển từ xa (remote), điều khiển qua điện thoại hay qua mạng LAN, Internet…
