Biện pháp thi công hệ thống chảo thu tín hiệu vệ tinh Jonsa

1. MỤC ĐÍCH

Để mô tả công việc lắp đặt và cài đặt cho hệ thống chảo thu tín hiệu vệ tinh công trình.

2. PHẠM VI CÔNG VIỆC

Phương pháp này chỉ được áp dụng cho công trình có hệ thống chảo thu tín hiệu vệ tinh.

Công việc được thực hiện dựa trên tiến độ yêu cầu và bản vẽ chi tiết trình duyệt.

3. THAM KHẢO

Chấp thuận thiết bị: Catalogue, spec, phụ kiện đã được tư vấn ký duyệt.

4. TRÌNH TỰ CÔNG VIỆC

4.1 Công Tác Chuẩn Bị

Chuẩn bị bản vẽ và vị trí đã ký duyệt bởi đơn vị tư vấn.
Búa, tua vít, kềm, thước 5m, dụng cụ thi công, bao tay….
Kéo cắt dây, máy khoan, máy đo tín hiệu vệ tinh,…
Thiết bị phụ trợ đấu nối: gồm cáp đồng trục RG11 và 04 jắc F5 cho một bộ thiết bị.

4.2 Lắp Đặt Hệ Thống Chảo Thu Tín Hiệu

4.2.1 Khảo sát xác định vị trí vệ tinh

Có thể lắp đặt chảo thu vệ tinh tại tất cả các mặt phẳng (ngang, đứng hoặc nghiêng) thoả mãn các điều kiện: vị trí chắc chắn (nên tránh lắp đặt chảo thu trên mái ngói), anten không bị che chắn, đảm bảo thu tốt (góc chắn Anten không được vượt quá giá trị góc ngẩng – trường hợp lý tưởng hướng nhìn từ vị trí lắp đặt chảo thu đến vệ tinh không bị che chắn bởi bất kỳ vật cản nào – không xoay Anten về hướng có nhiều người qua lại – có thể lắp đặt trên tường), không ảnh hưởng đến mỹ quan, đảm bảo an toàn lao động khi lắp đặt (cách xa đường điện cao thế).

4.2.2 Tiến hành lắp đặt theo các bước:

Trước khi tiến hành lắp đặt chảo, nên xem kỹ sơ đồ hướng dẫn kèm theo trong bộ chảo. Đảm bảo các vị trí lắp ráp phải chính xác, đúng kỹ thuật.
Thi công bệ đỡ chân đế: bệ đỡ được đổ bê tông cố định chân đế chảo (kích thước bệ đỡ tỳ theo kích thước của loại chảo)

Chảo đã được lắp đặt

Chi tiết lắp đặt chảo

Các thành phần của anten (trừ chân đế) phải được lắp ráp hoàn chỉnh theo đúng sơ đồ hướng dẫn đi kèm.

Lắp cánh chảo

Lắp cánh chảo và cố định cánh chảo với nhau

Lắp cây đỡ cánh chảo và LNB

Lắp khôi cánh chảo vào vào chân đế, lưu ý các ốc vít liên quan đến việc xoay chỉnh góc ngẩng và góc phương vị không nên vặn quá chặt. Nên để có độ mở vừa phải để xoay chỉnh được dễ dàng.

4.3 Cân Chỉnh Tín Hiệu Theo Vệ Tinh Vinasat1

Dựa theo sơ đồ hướng dẫn kèm theo của dự án, tiến hành xoay chảo, cân chỉnh tín hiệu đạt mức cao nhất, cố định chảo.
Tiến hành lắp đặt chảo như sau:

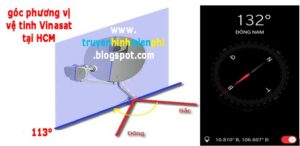

4.3.1 Xoay góc phương vị (Azimuth)

Bảng tóm tắt

4.3.2 Xoay góc ngẩng (Elevation):

4.3.3 Xoay góc củ LNB (Skew)

Nếu đứng phía sau chảo, xoay LNB theo chiều kim đồng hồ góc Skew -65,6 (có thước đo trên củ LNB).

4.3.4 Dúng máy đo tinh chỉnh để đạt được mức tín hiệu cao nhất

5. KIỂM TRA VÀ NGHIỆM THU BÀN GIAO

Tiến hành đo kiểm tín hiệu.
Cài đặt và cấu hình thiết bị, rà soát và kiểm tra cái đinh tán, ốc vít bắt chảo,…
Tiến hành nghiệm thu nội bộ với nhà thầu chính.
Kết hợp với nhà thầu tiến hành nghiệm thu với chủ đầu tư, đơn vị tư vấn thiết kế.
