WAM-520- BỘ ĐIỀU CHẾ MINI ANALOG

Cloud Zoom small image

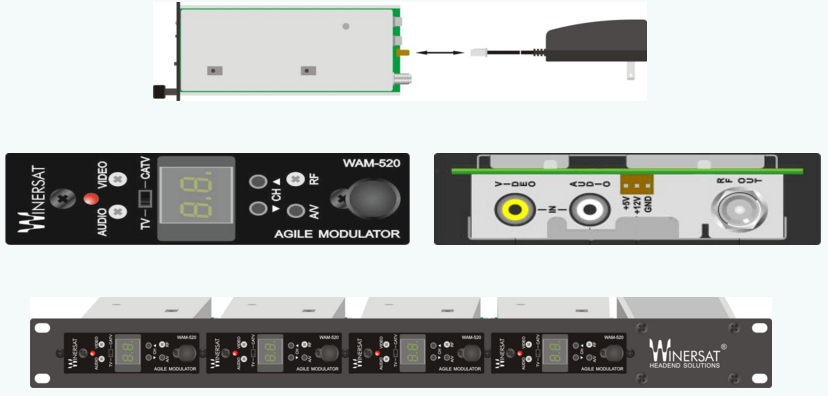

Winersat mini modular headend system là bộ thiết bị dễ dàng trượt vào và kéo ra

Giới thiệu
Thông số

Winersat mini modular headend system là bộ thiết bị dễ dàng

trượt vào và kéo ra, được thiết kế để dễ dàng lắp đặt, tiết kiệm không

gian và tiết kiệm chi phí vận chuyển.

Thông số kỹ thuật

RF

Dãy băng tần	PAL-B/G 48 to 860 MHz ; PAL-D/K 48 to 860 MHz
	PAL-I 55 to 860 MHz ; NTSC 54 to 860 MHz
Mức ngõ ra	+ 45 dBmV (minimum 15dB adjustment range)
Trở kháng đầu ra	75 Ohms
A / V Ratio	15dB/20dB selectable ( +/- 2dB)
Tần số ổn định	± 5KHZ
Intercarrier Frequency	PAL-B/G 5.5MHz ± 5KHZ ; PAL-D/K 6.5MHz ± 5KHZ
	PAL-I 6.0MHz ± 5KHZ ; NTSC 4.5MHz ± 5KHZ
Nhiễu đầu ra	-60 dBc typical measured at 15 dB A/V ratio and with
	Modulator output level of +45 dBmV
C/N	60 dB Typical

VIDEO

Mức ngõ vào điều chế 87.5%	1 Vp-p. Điều chỉnh độ khuếch đại bằng tay với bảng điều khiển phía trước
Trở kháng đầu vào	75Ohms
Đáp ứng tần số	± 1 dB (Within 5MHz)
S/N	60dB Typical

AUDIO

Mức tín hiệu vào cho 25Khz	140 mV rms. Điều chỉnh độ khuếch đại bằng tay với bảng điều khiển phía trước
Trở kháng đầu vào	Greater than 10 K Ohms , unbalanced
Pre emphasis	PAL-B/G 50 μSec ; PAL-D/K 50 μSec
	PAL-I 50 μSec ; NTSC 75 μSec
Đáp ứng tần số	± 1 dB ( 40Hz to 15 KHz )

GENERAL

AC Power Input	90~260VAC,50/60Hz
DC Power Output	(2U)12V / 4A , 5 V / 6.4A ; (1U) 12V / 2.6A , 5 V / 3.5A
Nhiệt độ hoạt động	0℃ to + 50 ℃
Kích thước	1”W * 3.5”h * 7.5” d (2.5cm)W * (8.9cm) H * (19.1 cm )*D
Trọng lượng	0.3 Kg

Đóng gói mỗi bộ

*Một bộ hoàn chỉnh lắp đặt cho 4 mô-đun với 1U cung cấp điện và giá đỡ ( 1 carton: 3.2 Kg/ 0.69 Cuft)

*Một bộ hoàn chỉnh lắp đặt cho 10 mô-đun với 2U cung cấp điện và giá đỡ ( 1 carton: 8 Kg/ 1.2 Cuft)
