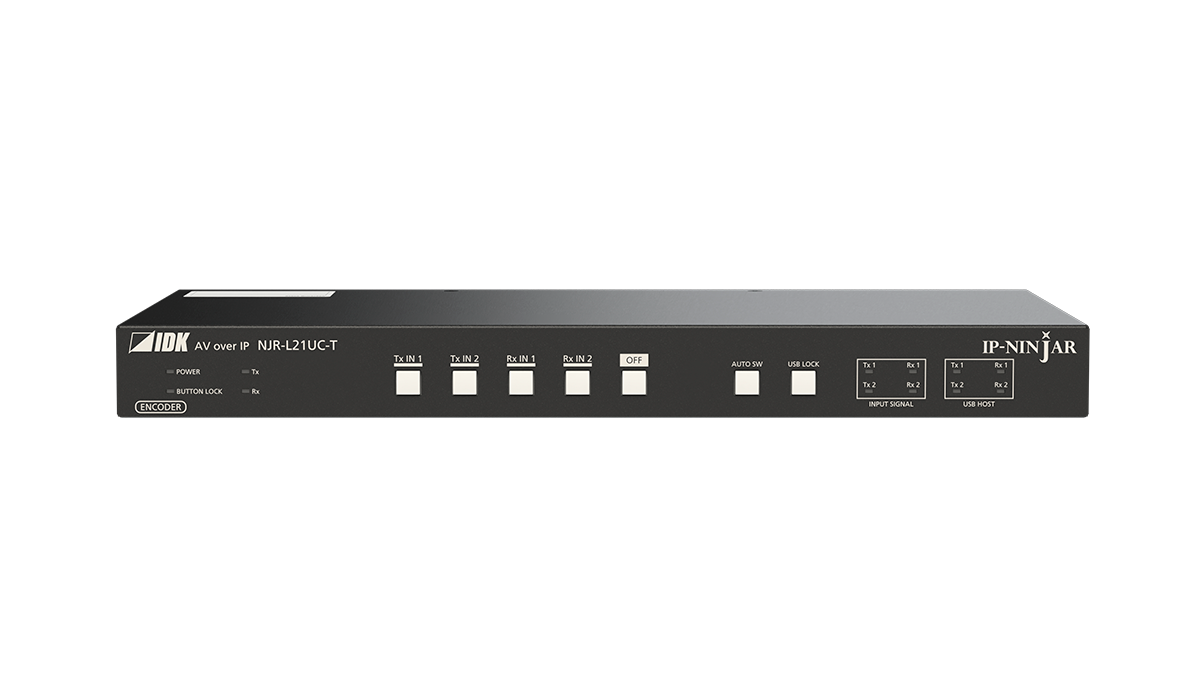

4K@60 HDMI/USB-C Encoder NJR-L21UC-T
-
- 2 inputs (USB-C/HDMI)
- 1 output (10GbE CAT)
- Up to 4K@60 (4:4:4)
- HDCP 1.4/2.2
- USB Type-C DisplayPort Alternate Mode input
- USB Power Delivery (60W)
NJR-L21UC-T/NJR-L31UC-R
là bộ mã hóa/giải mã được thiết lập để truyền tín hiệu video HDMI và USB-C, RS-232C, LAN và USB (HID) qua CAT6A để phân phối điểm-điểm hoặc AV qua IP. NJR hỗ trợ độ phân giải video lên tới 4K@60 (4:4:4) và tuân thủ HDCP 2.2.
Đối với đầu vào video, bộ mã hóa có một (1) USB-C và một (1) đầu vào HDMI được xuất qua CAT6A (SDVoE) tới bộ giải mã dưới dạng bộ chuyển đổi 2x1. Bộ giải mã bao gồm một (1) đầu vào HDMI, một (1) đầu vào USB-C và một (1) 10GbE CAT (SDVoE), một trong số đó có thể được chọn và xuất ra đầu ra HDMI cục b.
Hai (2) cổng máy chủ USB và ba (3) cổng thiết bị USB cho phép chuyển đổi máy chủ và các tính năng trung tâm USB.
Các cổng máy chủ USB có thể kết nối với thiết bị của NJR-L21UC-T/NJR-L31UC-R cục bộ hoặc thiết bị của NJR-L21UC-T/NJR-L31UC-R được kết nối qua 10GbE CAT (SDVoE).
Ngoài ra, đầu nối USB-C hỗ trợ USB Power Delivery có thể cung cấp năng lượng lên tới 60W cho thiết bị nguồn USB-C (cần PSU nâng cấp)
Sản phẩm này có thể được sử dụng kết hợp với các sản phẩm SDVoE khác trong danh mục sản phẩm của IDK.
| Mục | NJR-L21UC-T | ||
| Video/Âm thanh đầu vào | USB-C | 1 đầu vào | |
| Chế độ thay thế DisplayPort trên USB Type-C, DisplayPort 1.2, HDCP 1.4/2.2 | |||
| 640x480@60 đến 3840x1600@60 Giảm trống | |||
| 480p, 576p đến 3840x2160@24/25/30/50/59.94/60 (4:4:4), 4096x2160@24/25/30/50/59.94/60 (4:4:4) | |||
| Độ sâu màu: 24/30/36 bit | |||
| *Đối với tất cả các tín hiệu video được hỗ trợ, hãy xem bảng bên dưới. | |||
| LPCM: Tối đa 2 kênh | |||
| Tần số lấy mẫu: 32/44.1/48/88.2/96/176.4/192 kHz | |||
| Mức tham chiếu: -20 dBFS, Max. mức đầu vào: 0 dBFS | |||
| USB 2.0 tương thích Host bên, RS-232C | |||
| USB PD (Power Delivery) Lên đến 60 W (5V 3A, 9V 3A, 15V 3A, 20V 3A) | |||
| Đầu nối: USB Type-C | |||
| Khoảng cách tối đa: 6,5 ft. (2 m) | |||
| HDMI | 1đầu vào | ||
| Liên kết đơn HDMI/DVI 1.0 TMDS, HDCP 1.4/2.2 | |||
| Đồng hồ TMDS: Lên đến 300 MHz, tốc độ dữ liệu TMDS: Lên đến 18 Gbps | |||
| Màu sắc sâu/HDR | |||
| 640x480@60 đến 3840x1600@60 Giảm trống | |||
| 480i, 576i đến 3840x2160@24/25/30/50/59.94/60 (4:4:4), 3840x2160@50/59.94/60 (4:2:0), | |||
| 4096x2160@24/25/30/50/59,94/60 (4:4:4), 4096x2160@50/59,94/60 (4:2:0) | |||
| Độ sâu màu: 24/30/36 bit | |||
| *Đối với tất cả các tín hiệu video được hỗ trợ, hãy xem bảng bên dưới. | |||
| LPCM: Lên đến 8 kênh | |||
| Tần số lấy mẫu: 32/44.1/48/88.2/96/176.4/192 kHz | |||
| Mức tham chiếu: -20 dBFS, Max. mức đầu vào: 0 dBFS | |||
| Đầu nối: HDMI Loại A | |||
| Khoảng cách tối đa: 98 ft. (30 m) (1080p@60), 39 ft. (12 m) (4K@60) | |||
| 10GbE | － | 1 đầu vào | |
| SDVoE, AES-12 | |||
| Màu sắc sâu/HDR | |||
| * Tín hiệu video được hỗ trợ giống như tín hiệu của HDMI. | |||
| Tương thích RS-232C/LAN/USB 2.0 | |||
| Đầu nối: RJ-45 | |||
| Khoảng cách tối đa: 328 ft. (100 m) | |||
| Cáp: CAT6A (STP) | |||
| Video/Âm thanh đầu ra | HDMI | － | 1 đầu ra |
| Liên kết đơn HDMI/DVI 1.0 TMDS, HDCP 1.4/2.2 | |||
| Đồng hồ TMDS: Lên đến 300 MHz, tốc độ dữ liệu TMDS: Lên đến 18 Gbps | |||
| Màu sắc sâu/HDR | |||
| 640x480@60 đến 3840x1600@60 Giảm trống | |||
| 480i, 576i đến 3840x2160@24/25/30/50/59.94/60 (4:4:4), 3840x2160@50/59.94/60 (4:2:0), | |||
| 4096x2160@24/25/30/50/59,94/60 (4:4:4), 4096x2160@50/59,94/60 (4:2:0) | |||
| Độ sâu màu: 24/30/36 bit | |||
| *Đối với tất cả các tín hiệu video được hỗ trợ, hãy xem bảng bên dưới. | |||
| LPCM: Lên đến 8 kênh | |||
| Tần số lấy mẫu: 32/44.1/48/88.2/96/176.4/192 kHz | |||
| Mức tham chiếu: -20 dBFS, Max. mức đầu ra: 0 dBFS | |||
| Đầu nối: HDMI Loại A | |||
| Khoảng cách tối đa: 98 ft. (30 m) (1080p@60), 39 ft. (12 m) (4K@60) | |||
| 10GbE | 1 đầu ra | － | |
| SDVoE, AES-128 | |||
| Màu sắc sâu/HDR | |||
| * Tín hiệu video được hỗ trợ giống như tín hiệu của HDMI. | |||
| Tương thích RS-232C/LAN/USB 2.0 | |||
| Đầu nối: RJ-45 | |||
| Khoảng cách tối đa: 328 ft. (100 m) | |||
| Cáp: CAT6A (STP) | |||
| Âm thanh tương tự | － | 1 đầu ra | |
| Âm thanh nổi L/R | |||
| Trở kháng đầu ra: 100 Ω cân bằng/50 Ω không cân bằng | |||
| Mức tham chiếu: -10 dBu, Max. mức đầu ra: +10 dBu | |||
| Đầu nối: Vít Captive (5 chân) | |||
| I/F khác | RS-232C | 1 cổng, Đầu nối: Vít cố định (3 chân) | |
| LAN | 1 cổng, 10Base-T/100Base-TX (Tự động đàm phán), Tự động MDI/MDI-X, Đầu nối: RJ-45 | ||
| USB | Mặt máy chủ 1 cổng, tương thích USB 2.0 | ||
| Đầu nối: Loại B × 1 | |||
| Thiết bị bên 3 cổng, USB 2.0 tương thích | |||
| Đầu nối: Loại C × 1, Loại A × 2 | |||
| Chức năng | Âm thanh | － | Khử nhúng |
| Điều khiển | Thông báo không mong muốn | ||
| Tính năng khác | Tự động chuyển đổi đầu vào, mô phỏng EDID, Bộ nhớ cuối cùng, Chống tuyết, Thiết lập lại kết nối, | ||
| Khóa bảo mật nút, chuyển đổi máy chủ USB (3 cổng) | |||
| Tổng hợp | Quyền lực | DC 24 V 3,5 A | DC 24 V 3.6 A |
| Bộ chuyển đổi AC: AC 100 V - 240 V ±10%, 50 Hz/60 Hz ±3 Hz, DC 24 V 5 A 120,0 W | |||
| Sự tiêu thụ điện năng | 89,6 W | 90,9 W | |
| Kích thước | 12,2 (W) × 1,2 (H) × 6,3 (D)” (310 (W) × 30 (H) × 160 (D) mm) (Không bao gồm đầu nối và loại tương tự) | ||
| Cân nặng | 3,7 lbs. (1,7 kg) | ||
| Nhiệt độ | Hoạt động: 32°F đến 104°F (0°C đến +40°C), Lưu trữ: -4°F đến +176°F (-20°C đến +80°C) | ||
| Độ ẩm | 20% đến 90% (Không ngưng tụ) | ||
